Общие

Полная мощность, кВА 0,5

Активная мощность, кВт 0,4

Число фаз 1 в 1

Форм-фактор напольный/в стойку

Топология on-line (с двойным преобразованием)

Режимы работы on-line, автономный, байпас, ECO

Входные характеристики

Тип входной сети однофазная трехпроводная (L, N, PE)

Совместимость с генератором да

Номинальное входное напряжение, В 220

Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Предельный диапазон входного напряжения, В 90-295

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % 5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц 50

Допустимый диапазон входной частоты, Гц 45-65

Входной коэффициент мощности 0,99

Максимальный входной ток, А 3,6

Максимальный ток байпаса, А 5

Потребляемая мощность в режиме холостого хода, Вт 20

Плавный пуск да

Выходные характеристики

Тип выходного напряжения однофазное

Номинальное выходное напряжение, В 220

Диапазон настройки выходного напряжения, В 220-240, шаг 10

Точность стабилизации выходного напряжения, % ±2

Форма выходного напряжения чистая синусоида

Выходной коэффициент мощности 0,8

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60

Точность стабилизации выходной частоты (при работе от АБ), % ±0,2

Максимальный выходной ток, А 2,3

Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор 3:1

Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)

Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с

КПД в режиме on-line, % 96

КПД при работе через байпас или в режиме ECO, % 99

КПД в автономном режиме, % 81

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Наличие встроенных батарей да

Поддержка подключения внешних АБ да

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В 24

Номинальный ток заряда встроенного ЗУ, А 5

Количество встроенных АБ 12В, шт. 4

Емкость встроенных АБ, Ач 18

Возможность «горячей» замены встроенных АБ да

Время заряда встроенных АБ, ч не более 8 (до 90% емкости)

Время автономной работы при 100% (50%) загрузке ИБП, мин 22 (50)

Время автономной работы (при 80% загрузке ИБП) 30 мин

Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Защита от «глубокого» разряда батарей да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас да

Панель управления и интерфейсы

ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация состояние, сеть, байпас, инвертор, батареи

Функциональные клавиши «Вкл», «Откл», «Вверх», «Ввод»

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

RS-232 опция (требуется установка карты мониторинга)

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль»)

«Сухие» контакты опция (требуется установка карты мониторинга)

Датчик температуры опция (требуется установка карты мониторинга)

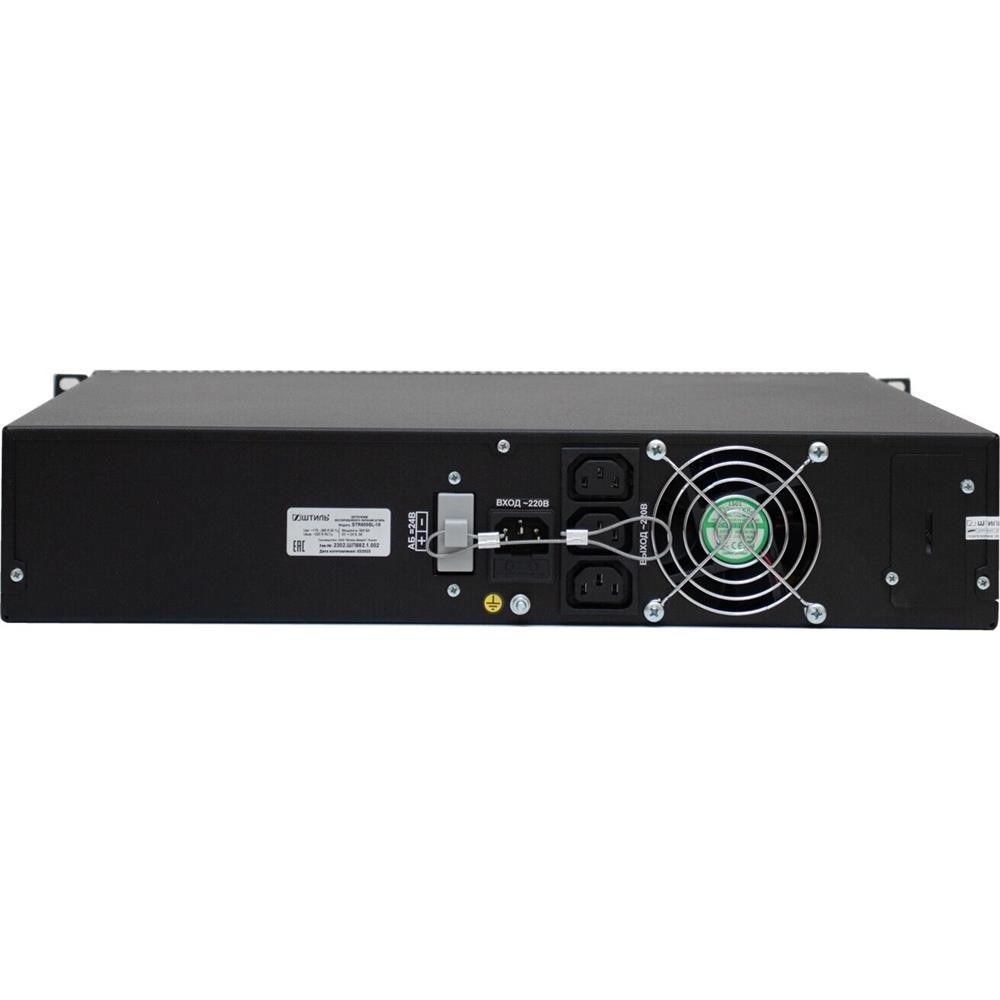

Подключение

Входная сеть IEC-320-C14

Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.)

Первоочередное отключение неприоритетной нагрузки нет

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 89х440х474 (в стойку, без учёта кронштейнов для горизонтального крепления)

89х482х474 (в стойку, полный габарит)

467х207х474 (напольный)

Габаритные размеры ВхШхГ (в упаковке), мм 135х540х490

Высота установки в стойку, U 2

Масса, кг 20

Цвет корпуса чёрный
