Топология

on-line (с двойным преобразованием)

Полная мощность, кВА

3

Активная мощность, кВт

2,7

Номинальное входное, выходное напряжение, В

220

Предельный диапазон входного напряжения, В

90-295

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Тип охлаждения

принудительное (вентиляторное)

Номинальная входная частота, Гц

50

Совместимость с генератором

да

Поворотный ЖК-дисплей со встроенным гироскопом

отображение рабочего состояния системы и основных входных и выходных параметров

Наличие встроенных батарей

нет

Форм-фактор

напольный/в стойку

Потребляемая мощность в режиме холостого хода, Вт

40

Цвет корпуса

черный

Наработка на отказ, ч

не менее 70000

Габаритные размеры ВхШхГ (без упаковки), мм

88х491х445 (в стойку) 461х207х445 (напольный)

Масса, кг

9

Входные данные

Входная сеть

IEC-320-C20

Тип входной сети

однофазная

Допустимый диапазон входной частоты, Гц

45-65

Номинальное выходное напряжение, В

220 (230 по выбору при покупке)

Входной коэффициент мощности

0,99

Максимальный входной ток, А

19

Выходные данные

Тип выходного напряжения

однофазное

Точность стабилизации выходного напряжения, %

2%

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Максимальный выходной ток, А

13

Диапазон настройки выходного напряжения, В

220-240, шаг 10

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Защита и эксплуатация

Диапазон рабочей температуры, °С

от +5 до +40

Диапазон температуры хранения, °С

от -40 до +40

Перегрузка по выходу

электронная защита c автовосстановлением

Короткое замыкание

электронная защита c автовосстановлением

Перегрев

электронная защита c автовосстановлением

Степень защиты от пыли и влаги

IP20

Защита от импульсных перенапряжений

варистор (2 кВ, 1/50 мкс)

Защита от высокочастотных помех

100 кГц - 30 МГц

Защита от «глубокого» разряда батарей

да

Защита от аварии в ИБП

электронная аварийная защита

Время переключения в автономный режим из режима ECO, мс

7

Время переключения в автономный режим из режима on-line, мс

0

Электронный автоматический байпас

да

КПД в режиме on-line, %

95

КПД в автономном режиме, %

86

КПД при работе через байпас или в режиме ECO, %

99

Плавный пуск

да

Относительная влажность, %

от 0 до 80 (без конденсата)

Холодный старт

да

Первоочередное отключение неприоритетной нагрузки

да

Дополнительные данные

Крест-фактор

3:1

RS-232

опция (требуется установка карты мониторинга)

Ethernet

опция (требуется установка карты мониторинга)

RS-485

опция (требуется установка карты мониторинга)

«Сухие» контакты

опция (требуется установка карты мониторинга)

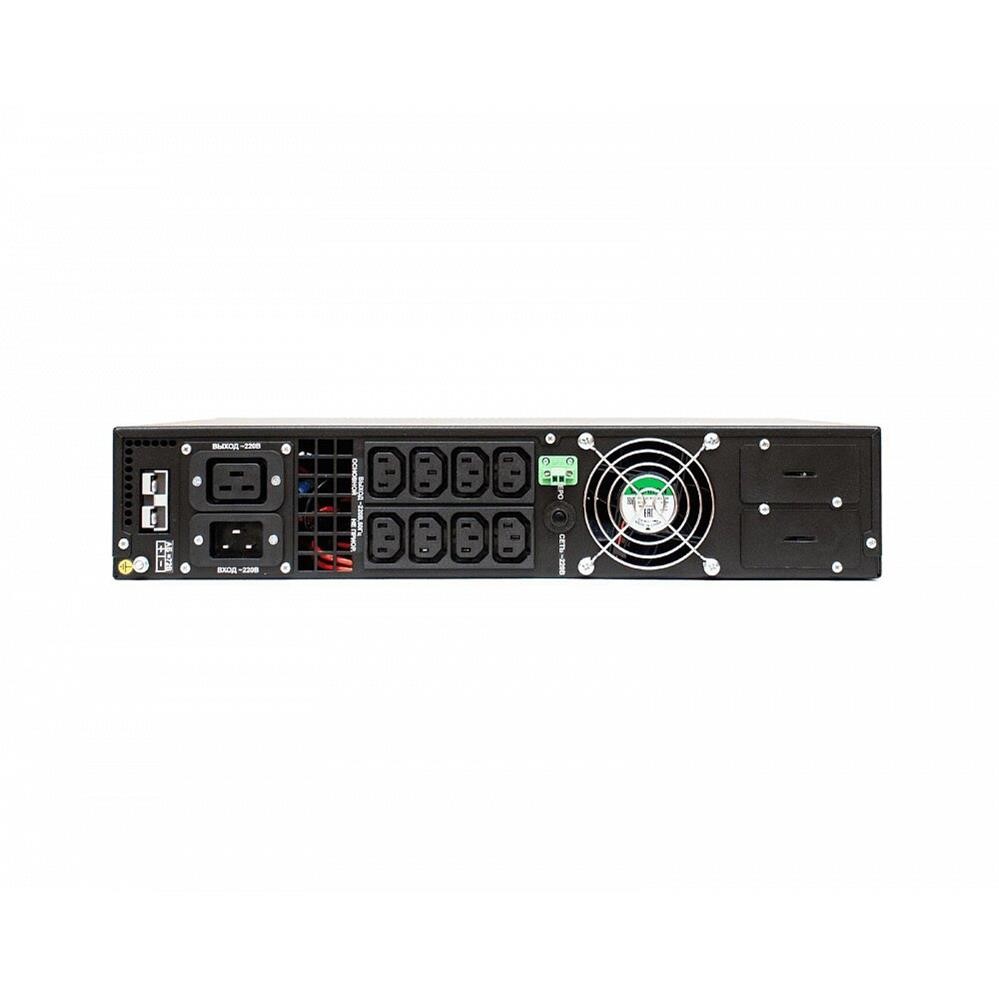

Нагрузка (выходные разъёмы)

IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)

Установка

в помещении

Режимы работы

on-line, автономный, ECO

EPO

разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

USB

опция (требуется установка карты мониторинга)

mini-USB

опция (требуется установка карты мониторинга)

Звуковой сигнал

автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Функциональные клавиши

смена отображаемых на ЖК-дисплее экранов, настройка ИБП

Рабочая высота, м

до 3000 м над уровнем моря

Аккумуляторные и зарядные данные

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

72

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Поддержка подключения внешних АБ

да

Номинальный ток заряда встроенного ЗУ, А

4
